Skutečné výstupy

Žádná maketa. Skutečné odpovědi na skutečných dílech.

Needitované snímky odpovědí Axionu na výrobních výkresech a modelech. Anonymizovali jsme jen názvy dílů.

CASE 01

Modelování ze zadání běžnou řečí

Part2.SLDPRT · Ø15 × 120

›Vytvoř hřídel o průměru 15 mm, délce 120 mm a se sražením 3 mm

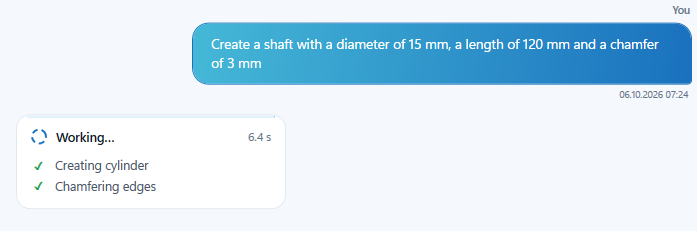

Axion chat: prompt and processing steps with timer — 1Zpracování. Každý krok, který Axion v SOLIDWORKS provede, se průběžně vypisuje i s časem.

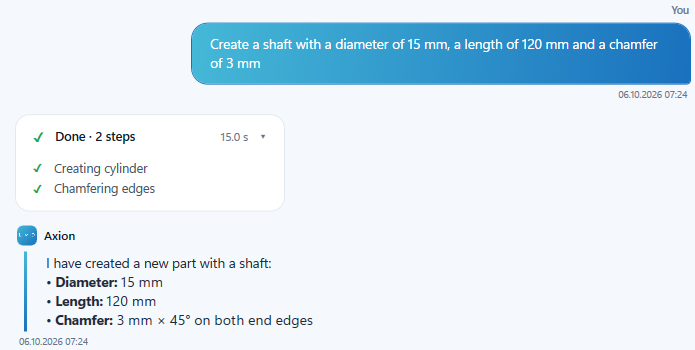

Axion chat: done, expanded steps and the answer with dimensions — 2Hotovo. Kroky se sbalí do jednoho řádku, kliknutím uvidíte, co přesně se v modelu udělalo, a pod tím je shrnutí výsledku.

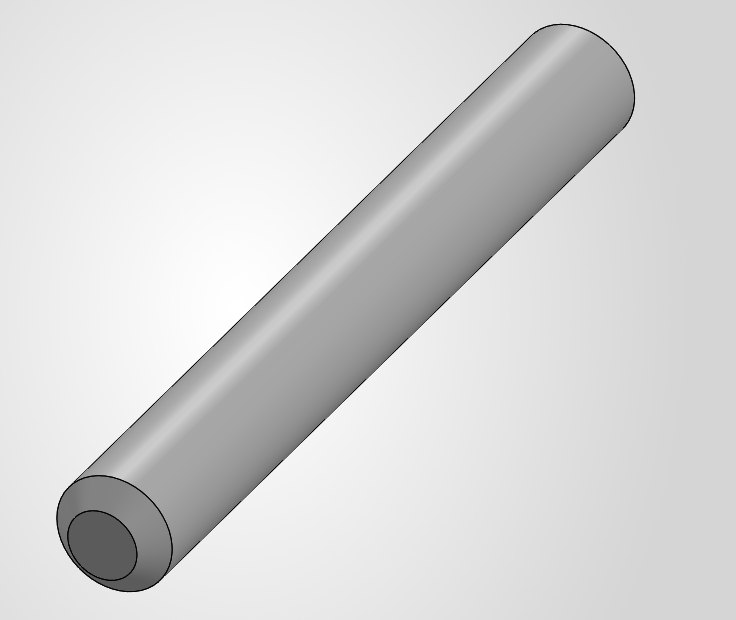

SOLIDWORKS screenshot of the created shaft with 3 mm chamfers — 3Výsledek v SOLIDWORKS. Nový díl s hřídelí a oběma sraženími, připravený k další práci.

CASE 02

Modelování podle přiloženého obrázku

Part3.SLDPRT · t = 3 mm · L ≈ 200

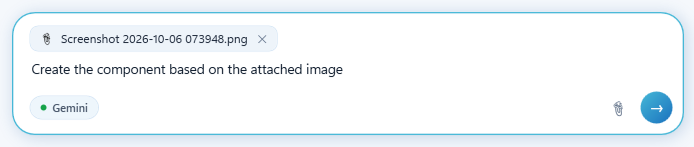

Axion composer with an attached screenshot and the prompt — 1Přiložte a zeptejte se. Obrázek a jedna věta. Žádná skica, žádné ručně zadané rozměry.

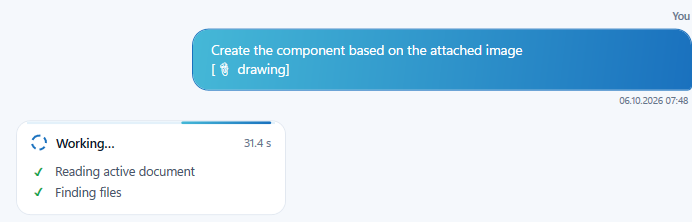

Axion processing the request step by step — 2Axion pracuje přímo v SOLIDWORKS. Přečte aktivní dokument, najde potřebné soubory a postaví díl prvek po prvku.

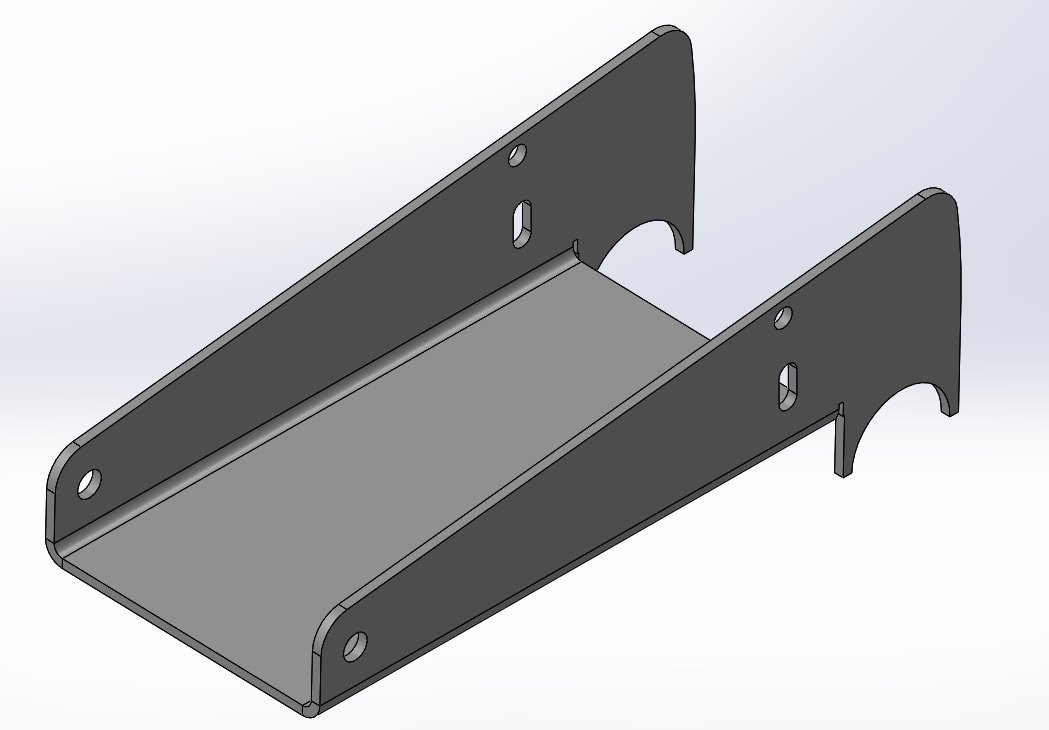

SOLIDWORKS sheet-metal part created by Axion from the image — 3Výsledek. Plechový díl s bočními stěnami, dírami, drážkami a výřezy.

CASE 03

Vyrobitelnost podle výkresu

Part2.SLDDRW · C45+C

›Dá se tahle hřídel vyrobit podle výkresu? Co bys změnil?

Drawing of a 866 mm shaft Ø20 h9 with keyway, circularity and cylindricity tolerances

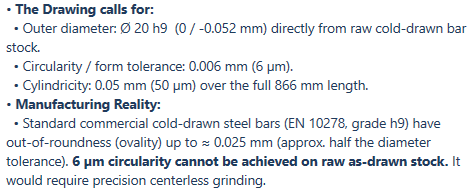

Axion: drawing requirements versus cold-drawn bar reality — 12Výkres vs. realita. Kruhovitost 6 µm se na taženém polotovaru h9 bez bezhrotého broušení nedá dosáhnout.

Axion: GD&T syntax error, diameter symbol in circularity — 1Syntaxe GD&T. Před hodnotou tolerance kruhovitosti nesmí být symbol Ø (ISO 1101).

Axion: residual stresses in C45+C cause bending after keyway milling — 3Chování materiálu. Frézování drážky pro pero uvolní zbytková napětí v C45+C a hřídel se prohne.

Axion: summary table of recommended drawing changes — 124Konkrétní seznam změn. Současná hodnota, doporučená hodnota a důvod u každé kóty, vše připravené pro revizi výkresu.

CASE 04

Revize plechového dílu

Part3.SLDPRT · t = 3 mm

SOLIDWORKS · Part3.SLDPRT

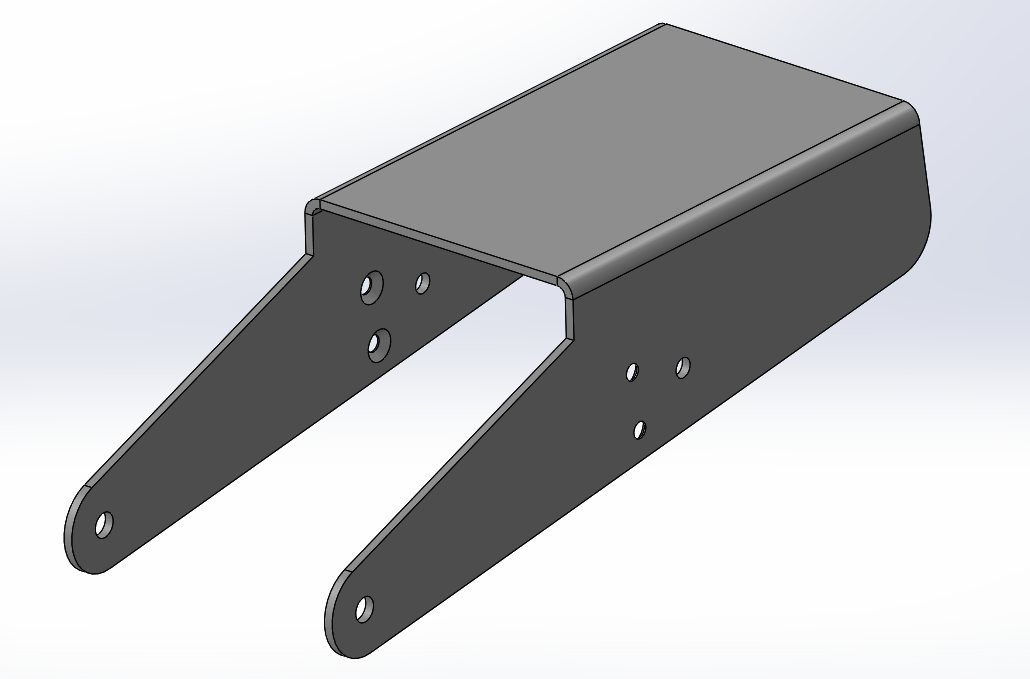

Sheet-metal bracket, 3 mm, with countersunk holes in the side walls

›Zkontroluj tenhle díl, než ho vydám.

Axion: M5 countersink depth in 3 mm plate leaves a thin land — 1Zahloubení vs. tloušťka plechu. Zahloubení 90° pro M5 nechá v plechu 3 mm jen válcovou plošku 0,2–0,5 mm.

Snímky jsou v původním znění (anglicky). Kliknutím odpověď zvětšíte.

PokračujteNasazeníJak ho nasadíme

→

FAQ

Na co se konstruktéři ptají

Je Axion jen další AI, která modeluje díly?

Ne. Modelování je jedna z funkcí. Hlavní hodnota je v propojení dat: čtení živé geometrie a výkresů, kontrola norem a vyrobitelnosti, odhad ceny a znovupoužití existujících dílů.

Umí se řídit našimi normami a šablonami?

Ano. Šablony, formáty listů, materiály, pravidla i zdroje dat pro kontroly se nastaví pro vaši firmu, aby výsledky odpovídaly tomu, jak pracujete.

Které verze SOLIDWORKS podporuje?

Tu, kterou používáte. Axion je nativní add-in s vlastním panelem a postavíme ho pro verzi SOLIDWORKS, která běží u vás ve firmě.

Jak začít?

Jako jednotlivý konstruktér si vyberete balíček Plus nebo Pro v ceníku – nebo nejdřív vyzkoušíte Axion 7 dní zdarma na vlastních dílech. Pro verzi na míru vaší firmě si domluvte schůzku – ukážeme Axion na vašich výkresech a nastavíme ho podle vašich norem.

Verze na míru

Axion na míru vaší firmě

Domluvte si schůzku. Ukážeme Axion na vašich dílech a výkresech a společně určíme, jaké funkce, normy a systémy má pokrýt. Pak ho pro vás postavíme.

Domluvit schůzku→ Stáhnout demo zdarma
